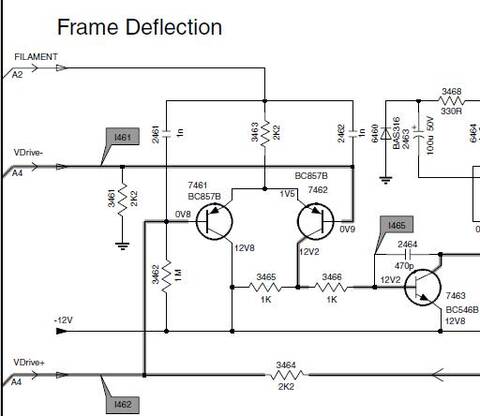

Üdv mindenkinek . Elvileg EM2EAA volna ez a készülék de valahogy a az elején megálltam , ugyanis az eltérítő tekercs kivezetésen van egy panel TDA 2516 hang ic-ével meg 3 db MC 33174-el. Jobban még nem mélyítem bele , de és gondolom ez is hozzá tartozik az eltérítéshez , de ilyen rajzot nem találok . Ez volna a vert. rész?

Sziasztok! Jelenség: A66 képcsôvel van ellátva, bekapcsoláskor megjön a hang,de a kép sötét, de ha jobban megnézem alig látszódó homályos-mosott zöld, kék lila szivárványszeru fókuszálatlan körkörös képféleség van. Majd 15 perc után megjelenik fent a legtetején 1cm fehér (vagy inkább szürke) vízszintes fehér sáv, na ezután már csak 1-2 perc és megjön a kép, de kb 20Hz-el villog majd kb 1-2 perc mulva megáll a villogás, és tökéletes a kép. Éles és a szinek is jók. Ezután ha kikapcsolom a TV-t, viszakapcsolom a kép azonnal megjön, ha kb 5 perc mulva kapcsolom be akkor úgy kb 5 perc mulva is jön meg a kép. Gondoltam hogy a képcsô rossz, külön táppal fütôttem 9V-al 20 percet azután bekapcsoltam a TV-t, de akkor is csak 15 perc mulva jött meg a kép, katódokat is már lehuztam 50V-ra ellenállásal GND-re, de akkor is 15perc. Igy én kizárnám a képcsô hibáját. Cseréltem a vertikálist is már TDA2579B-t is mert a megjelenô fenti csik miatt erre gondoltam. Az RGB panelon 2db elko kifojt C2432(47µF/16V) meg egy 1000µF, egy vezetéket szétevett a sav, azt helyrehoztam a többi vezeték jó. Marosi is egy hónappal ezelôtt szenvedett ilyen hibával (csak neki jó lett a 47µF cseréjével) kicseréltem T7391 (BF423)-at de nem segített semmit. Még van valami hibája nem tudom hogy van-e köze ehhez: kiirja a képernyôre TXT ERROR (függetlenül hogy benne van-e vagy nincs a TXT modul), raktam uj eprom tartalmat akkor meg nincs hangja és kiirja NICAM ERROR. Nekem is szintén a szerviz menube csak Demonstration Mode van nem lehet állitani semmit sem, akár uj eprom vagy üres eprommal is. Az RGB panelon van egy kivezetés (CUT OFF) ami lemegy a TDA4680 video processzorra, itt 8.3V kell hogy legyen nekem 3V-van majd 15 perc mulva felmegy 8.3V-ra (valami impulzusos jel) próbáltam 8.3V egyenárammal becsapni de nem lehet. A cut off vezetéket egy SMD BC848 vezérli amit a bázisára összegyüjtött leosztott katód áramok összessége szabályoz. Arra gondolok hogy a 'homokvár' impulzus nem megfelelô, mert volt hogy valahogy véletlen megszünt a Cute off védelem és zöldeslila nagyon életlen kép (TV müsor) jelent meg. Tápfeszültségek jók (oszciloszkóppal mârve) Próbálgattam Freeze spray-el az RGB-n keresni a hibát, de nem lett meg. Most azt nem tudom hol keressem a hibát RGB/TDA4680/vertikális/proci..

Sziasztok. Szeretnék újra egy kis segítséget kérni. PHILIPS 28 PT 450A/00 TV-hez keresek rajzot,vagy segítséget. Csíkba össze ugrott a kép. / nem az enyém / Adás be jön, hang van. Ha valaki tud segíteni,azt most 9is nagyon megköszönném.

A fent nevezett készülék egy pillanatra ad NF-et és leáll, készenlét megmarad. Újra indítva ugyan ezt csinálja, már régebben fent volt ez a hibám, akkor írták hogy az smd tranzisztorokat cseréljem ki, a 75k ellenállást is kicseréltem. A hiba megmaradt, de erről a kis táppanelről nem találok rajzot ( vagy én nem találom a manuálban? ) Mert lepróbáltam egy másik tv paneljával úgy működött, de a másikm készüléket már elvitték. Lehet hogy az smd diódák lennének rosszak? Ha valaki tudna rajzot, vagy tippet adni nagyon megköszönném.
